Contrôle électrique/atelier de peinture des véhicules à moteur

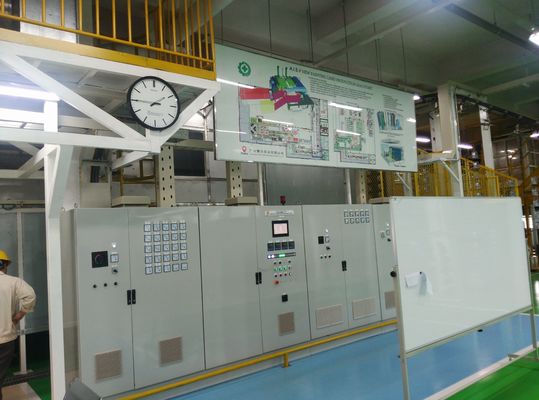

Contrôle d'équipement électrique principal

1.1. Traitement préparatoire

Quand le système électrique pour le traitement préparatoire est dans l'état de contrôle « d'automation locale », un opérateur à la scène pourra appuyer sur le bouton « du début automatique » sur le panneau électrique d'armoire pour commencer l'opération de toutes les unités de processus automatiquement et d'une façon ordonnée.

Quand le système électrique pour le traitement préparatoire est dans l'état de contrôle « de manuel local », un opérateur à la scène pourra presser le début ou la touche "ARRÊT" pour l'équipement correspondant sur le panneau électrique d'armoire indépendamment pour commencer et arrêter l'opération de chaque unité de processus.

Contrôle de température : Les processus de pré-dégraissage, de dégraissage et de phosphatage du contrôle de température du besoin de système de traitement préparatoire, utilisant des instruments de contrôle de température pour l'achèvement.

1.2. Système cathodique d'électrophorèse

Quand le système électrique pour l'électrophorèse cathodique est dans l'état de contrôle « automation locale », un opérateur à la scène pourra appuyer sur du bouton « de début automatique » sur le panneau électrique d'armoire pour commencer l'opération de toutes les unités de processus automatiquement et d'une façon ordonnée.

Quand le système électrique pour l'électrophorèse cathodique est dans l'état de contrôle « de manuel local », un opérateur à la scène pourra presser le début ou la touche "ARRÊT" pour l'équipement correspondant sur le panneau électrique d'armoire pour commencer ou arrêter l'opération de chaque unité de processus indépendamment.

Contrôle de température : La température de processus du bain cathodique d'électrophorèse a besoin commander, utilisant des instruments de contrôle de température.

Contrôle de verrouillage : Toute l'eau pompe le couplage avec les niveaux liquides. À un niveau liquide bas, les pompes à eau arrêtent le travail et le signal de niveau liquide est envoyé au PLC, et par le module de communication du PLC, est téléchargé à la salle de contrôle central. La canalisation d'arroseuse de chaque cuvette de processus est équipée d'une vanne électromagnétique ou la valve de moteur, qui par le PLC, réalise le contrôle automatique de tout l'arrosage. La pompe de circulation d'électrophorèse enclenchera avec la pompe d'axe-joint. Seulement quand le verrouillage de pompe d'axe-joint est ouvert pouvez vous mettre en marche la pompe de circulation d'électrophorèse.

1.3. Séchage du système de chambre

Quand le système électrique de la chambre de séchage est dans l'état de contrôle « automation locale », un opérateur à la scène pourra appuyer sur du bouton « de début automatique » sur le panneau électrique d'armoire pour commencer l'opération de toutes les unités de processus automatiquement et d'une façon ordonnée.

Quand le système électrique de la chambre de séchage est dans l'état de contrôle « de manuel local », un opérateur à la scène pourra presser le début ou la touche "ARRÊT" pour l'équipement correspondant sur le panneau électrique d'armoire pour commencer ou arrêter l'opération de chaque seule unité de processus.

Contrôle de température : La chambre de séchage utilise des brûleurs pour chauffer avec le gaz de GNL, avec la température commandé par des instruments de contrôle de température.

1,4 système de chambre de jet de peinture

Quand le système électrique de chambre de jet de peinture est dans l'état de contrôle « d'automatique local », un opérateur à la scène pourra presser « le bouton marche automatique » sur le panneau électrique d'armoire pour commencer l'opération de toutes les unités de processus automatiquement et d'une façon ordonnée.

Quand le système électrique de chambre de jet de peinture est dans l'état de contrôle « de manuel local », un opérateur à la scène pourra presser le début ou la touche "ARRÊT" pour l'équipement correspondant sur le panneau électrique d'armoire pour commencer ou arrêter l'opération de chaque seule unité de processus.

1,5 SME

Quand le chariot automoteur donnant le système est dans l'état de contrôle « d'automation locale », un opérateur à la scène pourra presser « le bouton marche automatique » sur le panneau électrique d'armoire pour commencer l'opération de toutes les unités de processus automatiquement et d'une façon ordonnée.

Quand le chariot automoteur donnant le système est dans l'état de contrôle « de manuel local », un opérateur à la scène pourra presser le début ou la touche "ARRÊT" pour l'équipement correspondant de chariot sur le panneau électrique d'armoire pour commencer ou arrêter le fonctionnement de chaque seul chariot.

1,6 plancher donnant le système (au sol)

Le dérapage donnant le système est une logistique donnant le système pour commander le mouvement de dérapage de tout le atelier de revêtement car il porte des carrosseries pour passer de divers processus correspondants et entreprend la tâche de transport du processus de revêtement de corps d'automobile au sol selon les conditions de processus. Les sous-systèmes de ce système commandés incluent un rouleau transportant le système, un système tournant de rouleau, de divers systèmes d'ascenseur, un système mobile de machine, un système de transport à chaînes, etc.


Quand le dérapage donnant le système est dans l'état de contrôle « automation locale », un opérateur à la scène pourra appuyer sur du bouton « de début automatique » sur le panneau électrique d'armoire pour commencer l'opération de toutes les unités de processus automatiquement et d'une façon ordonnée.
