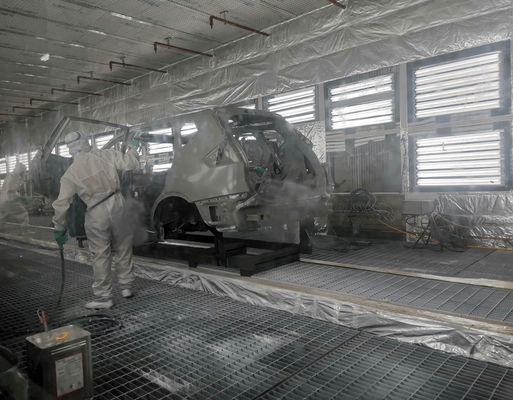

Cabine de jet/atelier de peinture des véhicules à moteur

1. Condition de traitement

Les cabines suivantes sont incluses :

1) Cabine supérieure de manteau de la cabine d'amorce 2)

2. Spécifications de conception

2-1. Clôture de cabine

La cabine se compose des murs latéraux qui sont faits de panneaux galvanisés de tôle d'acier. ce qui sont renforcés avec l'acier de construction encadré. Les appuis verticaux intégrés ou distincts soutiennent la charge du plafond de filtre et de l'assemblée plénière.

Les panneaux de mur sont fournis avec des carreaux de verres de sûreté. Le soin spécial est pris pour maintenir l'intérieur de la cabine lisse et même pour le nettoyage facile.


Des portes avec les ferme-porte automatiques seront installées des deux côtés le long des murs latéraux.

Le plafond de filtre se compose des sections remplaçables de filtre qui sont soutenues par un cadre en métal d'acier inoxydable ; le plafond est hermétique vissé au-dessus de la toutes les largeur et longueur.

Le matériel de petit pain de filtre à air de Viledon qui enjambe au-dessus du de grande largeur de la cabine sera installé.

Au-dessus de l'admission d'air de l'assemblée plénière une le conduit a fait de la tôle d'acier galvanisée est installé. Cette rampe de distribution est reliée au moyen de sachets filtre à l'assemblée plénière.


2-2. Zone d'éclair-

La conception de cette zone est faite de tôle comme spécifique.

Windows dans les murs latéraux est donné pour des appareils d'éclairage installés sur l'extérieur de la zone.

Des portes d'accès avec le ferme-porte automatique sont fournies sur le côté

2-3. Peignez le dispositif d'épurateur et d'échappement

L'épurateur de peinture est installé au-dessus de l'intégral des zones de jet, à l'exclusion de la préparation et de la zone de joint d'air.

Il est construit avec de la tôle d'acier comme spécifique. L'eau de recyclage est menée à l'épurateur de peinture par l'intermédiaire des feuilles d'inondation, est rassemblée en canalisation concrète de l'eau, et finalement déchargé dans le réservoir de coagulation a fait du puits concret.

2-4. Système de coagulation et de circulation

Le réservoir de coagulation est placé sous le rez-de-chaussée.

Un dispositif de levage est fourni pour soulever et la boue de peinture de la piscine de boue.
