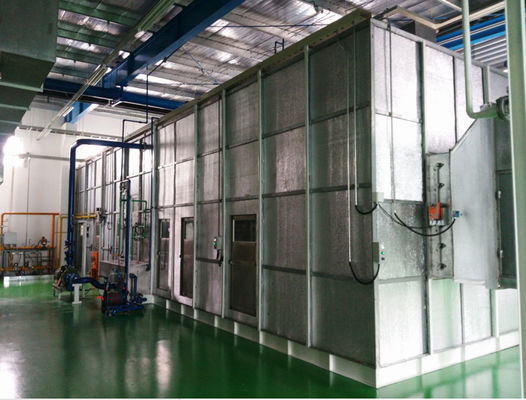

Air manipulant l'unité/atelier de peinture des véhicules à moteur

1. Description de conception

1-1. Unités d'alimentation en air

L'unité d'alimentation en air se compose d'un logement galvanisé de tôle d'acier, qui rend service aux filtres de 2 couches, au joint d'air, au condensateur, à l'échangeur de chaleur et au fan d'approvisionnement.

L'air frais est dessiné par des auvents, est filtré à l'aide du petit pain ou des filtres à manches, versé dans la section de joint, chauffé par l'échangeur de chaleur, et puis distribué au secteur spécifique.

1-2. Système de ventilation

L'emplacement de travail et les cabines sont aérés par les unités distinctes d'alimentation en air.

1-3. Filtre

Des filtres à manches de plat ou (niveau 2) avec le cadre en acier seront appliqués.

1-4. Joint d'air

Le joint d'air a l'efficacité de saturation approximativement de 85% ou plus et construite afin de n'avoir non pour reporter de l'eau pulvérisée.

Le joint d'air comporte :

le réservoir, le suppresseur de 6 courbures, les en-têtes de jet, les tuyaux de support avec des becs, la pompe avec le moteur, et l'inverseur, l'eau recyclant la ligne, composent la ligne d'alimentation de l'eau, la valve à flotteurs, les valves manuelles, le passage couvert d'entretien (supérieur et inférieur), etc.

Le réservoir est fait d'acier inoxydable 304L 3.0t a tout soudé étanche et meublé avec les tamis de grillage d'acier inoxydable, le tapement nécessaire pour la connexion de tuyauterie, le couvercle de réservoir, etc.

Des suppresseurs de l'eau est faits de PVC, et des passages couverts d'entretien est faits d'acier inoxydable 304.

L'eau recyclant la ligne, composent la ligne d'alimentation de l'eau, ligne de drainage et la ligne de débordement sont installées avec les valves, les tamis, la valve à flotteurs, la vanne électromagnétique de l'eau, les indicateurs de pression, etc. manuels.

Des tuyaux et les valves galvanisés avec les matériaux ordinaires (acier inoxydable) sont fournis pour la tuyauterie externe.

Des tuyaux de joint et les tuyaux de support sont faits d'acier inoxydable.

Des becs de pulvérisation sont faits de poly résine de carbonate.

L'hygrométrie d'air d'approvisionnement est directement commandée par le contrôle d'inverseur des pompes de joint.

1-6. Fans d'alimentation en air

Les fans d'alimentation en air sont type centrifuge ayant des lames d'aile, appropriées dans la construction pour le service industriel prévu.

La surface intérieure et extérieure de la fan est enduite de la peinture époxyde après souffle tiré

Courbes de représentation et DB prévu de niveaux sonores (A) toutes les fans sont soumises à la norme chinoise

1-7. Lignes de service et de drainage

Les lignes de service, les lignes industrielles d'approvisionnement en eau et les lignes comprimées d'alimentation en air utilisent des tuyaux d'acier de galv.anized.

Des valves, les régulateurs de pression, les tamis, les filtres, les indicateurs de pression, etc. manuels seront fournis avec ces lignes et des matériaux ordinaires (acier inoxydable) sont employés.

Des lignes de drainage à partir de chaque unité d'alimentation en air sont installées et présentées aux fossés tout près.

Des lignes de drainage sont construites avec des tuyaux d'acier doux avec la connexion fIanged.
