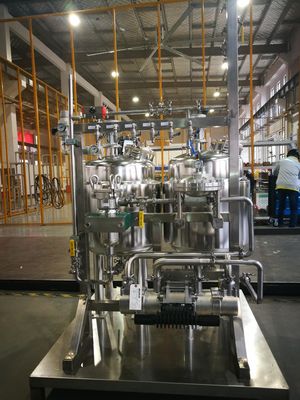

Système de circulation de peinture/atelier de peinture des véhicules à moteur

Configuration de circuit d'alimentation centralisé de peinture

SN

Nom

Speciation

Quantité

Origine

Note

Circuit d'alimentation d'I. Paint

3 réglés pour l'amorce, 12 réglés pour le manteau, 1 réglé pour le manteau clair. Au total des ensembles 16. Est ci-dessous la configuration pour une réglée. (sujet au besoin des clients pour la couleur)

High-Flo3 : 1 pompe à piston

Placez

Peinture de transport à la cabine de jet, avec le débit de 53L/min/32cpm (échange) et de pression de sortie maximum 300 livres par pouce carré, qui peuvent entièrement répondre aux exigences de l'utilisation.

Support de soutien de pompe à piston

Pour soutenir et fixer la pompe

Tuyau d'admission pour la pompe à piston

PC

3/4", relient l'entrée d'air du module de alimentation dans le tuyau d'acier d'air comprimé.

Boule valv139 d'air

e

Admission pour la pompe à piston de 3:1. Air en marche et en arrêt.

Composants de triple d'air

Utilisé pour la pompe à piston de 3:1. Traitement de source d'air.

dispositif de protection de NO--chargement

Utilisé pour la pompe à piston de 3:1. Quand il n'y a aucun matériel, il protégera la pompe à piston.

Composants de liaison aérienne

Pour la connexion de canalisation d'air.

Tuyaux d'air

PC

Reliez l'orifice d'admission de pompe d'offre de peinture dans le tuyau d'air.

Tuyau d'admission de peinture de pompe à piston

PC

1" relie l'admission de peinture de la pompe au réservoir d'offre de peinture, soutenue par la maille en acier.

Tour stabilisée par SUS

Utilisé pour réduire la pulsation de peinture et pour stabiliser la pression

Filtre à manches

Utilisé pour 3 : Débouché de peinture de 13h, filtre de maille 60-150, grand écoulement. Équipé des mesures avant et arrière d'affichage de pression (les robinets à tournant sphérique des deux côtés du filtre, peuvent être fermés pour l'entretien et remplacement, etc.), et lui peut être jugé s'il a besoin nettoyer selon la différence de pression. 120-150 tamis filtrant de maille pour la peinture métallique, tamis filtrant de la maille 50-75 pour la couche d'amorce ; résistance à la pression 300psi

Valve de libération de peinture

Utilisé quand entretien du besoin de filtre, réparation, type en deux parties, résistance à la pression 300psi

Mètre de pression de peinture

Coopérez avec le filtre

Robinet à tournant sphérique entièrement couvert de SUS

Utilisé en même temps que le filtre et l'indicateur de pression, le type en deux parties, résistent à la pression 300 livres par pouce carré

Tuyau de débouché de pompe à piston

PC

Pour 3 : Le 13h, la pression 500Psi de tenue, relient le débouché de peinture de la pompe à la canalisation de circulation de peinture

Valve de contre-pression

Résistez à la pression 300 livres par pouce carré, 1", et l'écoulement maximum rate18L/mn de gamme de contre-pression 15-200 livres par pouce carré (0.3-14 barre) est installé à l'extrémité de la canalisation de retour de circulation du tuyau principal de peinture pour assurer la pression de peinture dans la canalisation de circulation.

Tuyau de retour de pompe à piston

PC

3/8", résistent à la pression 300Psi, relient la canalisation de retour de circulation de peinture dans le seau de peinture.

Robinet à tournant sphérique entièrement couvert de SUS

Utilisé pour 3 : 13h, 1" résistance à la pression 500Psi. Il est employé pour découper l'extrémité de la canalisation de circulation de peinture et pendant la valve de maintien de réservation de pression.

D'autres accessoires

Placez

Se reliant pour peindre des canalisations, SUS
