1. Numéro de projet : ZB21008

2. Nom de projet : Projet d'importation d'automation de Changqing Changqing T11

3. Emplacement de projet : Hefei Changqing Machinery Co., Ltd. - base de Tongxiang

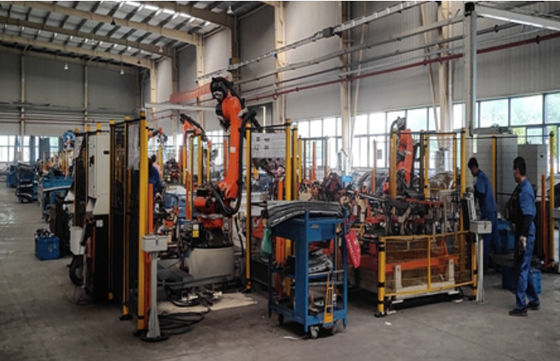

4. Introduction de projet : Secteur d'automation de montage partiel de plancher de l'avant EP12 et de mur latéral (5 robots), secteur d'automation du mur EP12 latéral (2 robots), secteur d'automation de poste de travail du robot EP12 (6 robots)

Ce projet est principalement une chaîne de production commune de plate-forme modèle développé par des modèles de Chery T19C&T18 deux de machines de Hefei Changqing. La ligne corps est principalement produite par le contrôle de robots et d'automation de PLC.

5. L'état actuel du projet : production en série

Pic1

Pic2

Analyse selon le principe de structure et de fonctionnement du dispositif de transmission de la chaîne de production de soudure d'automobile

Prenant le dispositif de transmission de l'ensemble de panneau latéral d'automobile comme exemple, sa structure et principe de travail seront analysés en détail ci-dessous.

Le dispositif de transmission de la chaîne de montage de panneau latéral d'un certain type de véhicule adopte une quatre-station échangeant le dispositif de tige, qui peut réaliser le mouvement horizontal et vertical. L'analyse de structure et de fonction de chaque montage partiel est comme suit :

levage du cadre

Cette structure est le « levage du cadre » directement lié au dispositif de levage, qui est l'un des composants importants du dispositif de transmission entier, et il peut être soulevé et abaissé librement avec le dispositif de levage.

La plate-forme de soutien (1) (2) (3) est relié au plat se reliant de sorte que plusieurs cadres indépendants forment une ligne complète, et la barre cylindrique conduite de vitesse et le cylindre poussé auxiliaire dans le dispositif de levage sont directement assortis avec chaque plate-forme de soutien pour assurer sa verticale en outre, quelques appareils auxiliaires (être mentionné plus tard) sont installés sur elle, et la boîte de commande est également installés sur le tableau de soutien (3) ;

En plus de former la ligne entière, le plat se reliant joue également principalement le rôle de soutenir le dispositif de roulement de guidage et le commutateur de voyage : le dispositif de roulement de guidage est distribué du plat se reliant entier, qui joue principalement un rôle de guidage pour la planche à roulettes mobile ; la bielle joue principalement le rôle de renforcer la rigidité du plat se reliant :.

dispositif mobile horizontal

Le principe de travail de la présente partie a été mentionné ci-dessus, tout simplement, le support et le dispositif de pignon dans la boîte de commande conduit la glissière mobile pour conduire l'objet pour se déplacer horizontalement. Il vaut de mentionner que le bloc de positionnement installé sur la planche à roulettes mobile joue principalement le rôle de placer l'objet, et la forme du bloc de positionnement pour le mur latéral de différents modèles est également différente. Si vous voulez souder le mur latéral d'autres modèles, vous devez seulement remplacer le bloc de positionnement. D'autres pièces n'ont pas besoin d'être considérablement modifiées. Comparé au dispositif de transmission traditionnel, cette méthode a été encore développée vers la flexibilité.
