Ingénierie de la soudure automatique Line/BIW du plancher S311

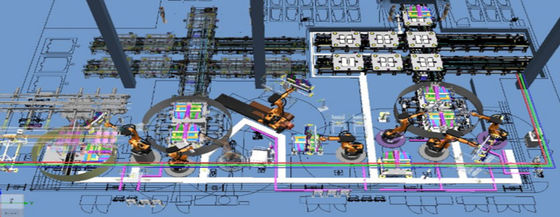

Ligne de soudure automatique du plancher S311

Introduction de projet : 60JPH ; 36 robots ; trois modèles sur la même ligne !

À l'étape initiale du développement d'automobile, des lignes de production directes (lignes de production de type à travers simplifiées) ont été principalement utilisées. Pendant les années 1960 et les années 1970, accompagnant des lignes de production de montage ont été employés plus souvent, mais en raison de la structure de grande taille et complexe et de la grande inertie de mouvement des montages de accompagnement, il est difficile de réaliser les points faibles de la production de multi-variété et l'utilisation de soutien des robots. Par conséquent, pendant le milieu et la fin des années 1970, les fabricants d'automobiles importants ont amélioré les lignes de production de type à travers. La chaîne de production de type à travers moyens que le dispositif de serrage de positionnement et (montage) de l'objet est séparé du dispositif de transmission entre les stations. La tige de levage de soutien échangeant la ligne de soudure est une chaîne de production de type à travers utilisée généralement. Cette chaîne de production inclut principalement les pièces suivantes : objet maintenant et système de positionnement, dispositif de transmission entre les stations et donner le système de levage de tige.

chaîne de production de mélange automatique de Multi-modèle

La forme de cette chaîne de production est fondamentalement identique que celle de la chaîne de production automatique de simple-modèle. La principale différence est que la chaîne de production de soudure principale adopte la ligne mélangée production de multi-modèle, généralement 1 à 3 modèles. Le montage d'assemblage adopte la méthode spéciale de connexion de série pour chaque modèle. Le coût d'investissement de cet équipement est relativement haut, et les montages d'assemblage indépendants et les relations de transport environnantes de chaque besoin modèle de répondre aux exigences de la capacité de production de la ligne entière, et la flexibilité d'équipement est pauvre, et l'efficacité d'investissement de l'équipement d'automation est basse.

L'autre manière est d'employer un montage rotatoire quatre-dégrossi, qui commute automatiquement la production correspondante selon différents modèles, et le manipulateur effectue l'assemblée automatique. Sa forme principale est montrée sur le schéma 7. Quant au montage de montage partiel de plancher, il est généralement déplacé en dehors de la ligne de soudure principale pour installer la ligne indépendamment. La ligne de soudure principale est habituellement un montage de soudure de réparation excepté le montage d'assemblage, il est plus facile partager qu'avec les modèles multiples.
