Plancher flexible soudant l'ingénierie de System/BIW

Système de soudure de plancher flexible

1. Introduction de processus :

La ligne de soudure de plancher système flexible termine principalement les travaux d'assemblée et de soudure de l'avant, des planchers moyens et arrière et du compartiment réacteur. La ligne de plancher peut réaliser la commutation flexible de deux types de modèles. Utilisant la technologie de base de la table de glissement flexible et du système de changement fendu, la surface couverte moyenne et la surface couverte arrière peuvent être soudées ensemble dans une ligne. Le cycle de production peut être 60JPH, et le taux d'automation peut atteindre plus de 90%.

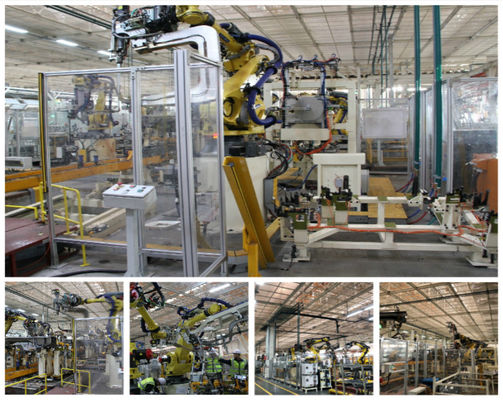

Pic1

Pic2

2. Cas de projet :

Pic1-3

1. Accompagnement du chariot par la chaîne de production

La forme typique de cette chaîne de production est montrée sur le schéma 4. Elle adopte généralement les mêmes montages de type chariot en quantité différente, et est conduite par une chaîne à une station prédéterminée. Après l'alimentation manuelle et la soudure manuelle, chaque carrosserie est placée sur le mêmes montage et différents postes de travail. Accomplissez l'assemblée. Cette forme de chaîne de production a la basse efficacité de production, intensité de travail élevée, production ligne spéciale de simple-espèces, et il n'est pas facile garantir l'exactitude et la qualité des produits. C'est une forme utilisée généralement de production dans les premiers temps et est généralement approprié à la production par lots faible.

2. Chaîne de production automatique pour le véhicule simple

La forme typique de la chaîne de production est montrée sur le schéma 5. Elle généralement emploie les montages spéciaux fixes et coopère avec des manipulateurs pour la soudure automatique et l'assemblée. Des matériaux sont automatiquement transportés et dedans mis par des grues, et échangeant la navette les machines sont employées souvent pour le transport de produit entre chaque station. Elle est caractérisée par efficacité élevée de production, niveau élevé d'automation, et qualité stable, mais c'est toujours une chaîne de production de simple-espèces.

3. chaîne de production mélangée automatique de Multi-modèle

La forme de cette chaîne de production est fondamentalement identique que celle de la chaîne de production automatique de simple-modèle. La principale différence est que la chaîne de production de soudure principale adopte la ligne mélangée production de multi-modèle, généralement 1 à 3 modèles. Le montage d'assemblage adopte la méthode spéciale de connexion de série pour chaque modèle. Le coût d'investissement de cet équipement est relativement haut, et les montages d'assemblage indépendants et les relations de transport environnantes de chaque besoin modèle de répondre aux exigences de la capacité de production de la ligne entière, et la flexibilité d'équipement est pauvre, et l'efficacité d'investissement de l'équipement d'automation est basse.

L'autre manière est d'employer un montage rotatoire quatre-dégrossi, qui commute automatiquement la production correspondante selon différents modèles, et le manipulateur effectue l'assemblée automatique. Sa forme principale est montrée sur le schéma 7. Quant au montage de montage partiel de plancher, il est généralement déplacé en dehors de la ligne de soudure principale pour installer la ligne indépendamment. La ligne de soudure principale est habituellement un montage de soudure de réparation excepté le montage d'assemblage, il est plus facile partager qu'avec les modèles multiples.
