Ingénierie du convoyeur Line/BIW de stockage de WBS

Ligne de convoyeur de stockage de WBS

WBS donnant le système peut rendre le transport à angle droit du morceau de travail dans l'espace 3D possible et l'unité de base dans tous les types se composent le système de transport avec différentes fonctions, ceux-ci peut réaliser la décharge brute, affinée décharge, l'entrepôt inversé et d'autres fonctions pour finir l'amortissement et le transport rapide du morceau de travail. Commandé par le PLC, la pleine automation du transport peut être réalisée. Les unités constitutionnelles principales incluent le lit de rouleau de puissance-ceinture, le lit de friction de rouleau, la courbure tournante de rouleau, la navette, la grue de pile, le dérapage et tout autre équipement.

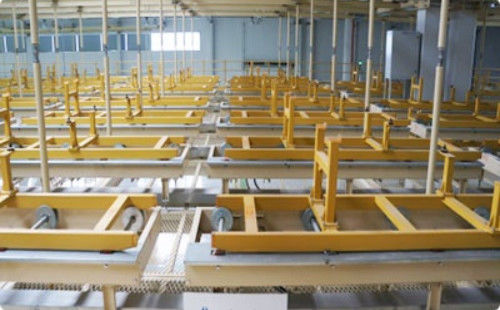

Image 1-2

1 le concept de la ligne de stockage

Habituellement, dans le processus de fabrication d'automobile, parmi les trois ateliers de l'atelier de soudure, l'atelier de peinture et l'atelier d'assemblage final, une zone tampon pour le corps blanc corps et peint est installé entre deux ateliers adjacents.

Après que la soudure de corps soit accomplie, le blanc corps est transféré à partir de la ligne de auto-circulation de soudure de lit de rouleau à la ligne dérapage de stockage par la machine de transfert de type fourchette et la machine de levage latérale pendant la soudure, et transporté au secteur d'entrepôt de WBS de la ligne de stockage. Réalisez les fonctions du transport, de l'entreposage, du stockage, de l'entreposage, et de renverser du blanc corps, et le transporter alors à l'atelier de peinture par le couloir de soudure et de peinture. Après le corps peint est pulvérisé, le dérapage prend le véhicule au point de transfert du corps peint et peint, et le transporte au secteur d'entrepôt de PBS par le couloir de peinture général, et réalise les fonctions du transport, de l'entreposage, du stockage, d'en partance et renverser du corps peint dans le PBS, et alors transporté à la chaîne de montage d'assemblage final point de passation. La zone de stockage adopte le lit de roulement de frottement donnant la méthode, qui est employée pour donner, assortir et stocker le corps dans le corps blanc et peint.

2 types de lignes de stockage

La ligne de stockage d'une usine d'automobile inclut généralement deux zones de stockage, WBS et PBS, qui sont employés pour le stockage, le tri, et le transport des corps blanc corps et peints de divers modèles, afin de faciliter l'ajustement des déséquilibres de production dans la soudure, la peinture, et les ateliers d'assemblée.

WBS (corps de soudure Storge) se rapporte au tampon et à la zone de stockage entre l'atelier de soudure et l'atelier de peinture dans l'usine d'automobile ;

PBS (stockage peint de corps) se rapporte au tampon et à la zone de stockage entre l'atelier de peinture et l'atelier d'assemblée dans l'usine d'automobile.

conception mélangée de la mémoire 3

C'est une nouvelle tentative de mélanger des lignes de stockage dans les usines domestiques d'automobile. Une nouvelle ligne domestique de stockage de véhicule passager d'énergie est divisée en deux zones de stockage, WBS et PBS (suivant les indications du schéma 1), et est construit sur la plate-forme de second étage de l'atelier d'assemblée. Elle peut répondre aux exigences de transport et de stockage de divers modèles.

Le matériel de la ligne système de stockage d'établissement du programme inclut principalement des serveurs, des PCs, et des terminaux de lecture de RFID (suivant les indications du schéma 2). Parmi eux, le serveur est relié au réseau d'anneau de l'atelier d'assemblée et à l'intranet de l'entreprise pour faciliter l'interaction avec les données de système de MES, d'information de PLC et de client. L'ordinateur de PC est utilisé pour l'entrée de l'information des parties du corps blanc corps et peintes, aussi bien que le WBS, zone de stockage de PBS expédiant et équipement de surveillance. RFRD lit le terminal pour identifier le nombre de dérapage et le code de VIN dans la puce de code de dérapage, qui est employée pour lire et lier l'information de corps de véhicule.

PBS a 5 ruelles avec un total de 90 fentes de stockage, WBS a 4 ruelles avec un total de 64 fentes de stockage, y compris les ruelles fines de décharge, les ruelles rugueuses de décharge, et les voies de stockage inversées, qui peuvent être avec souplesse soudées et peintes des zones de stockage dans de WBS et de PBS pour le stockage temporaire et avec souplesse entrer dans le secteur fin de disposition par l'entrepôt inverse pour répondre aux besoins de la planification de la production et de la distribution de logistique.
