Mécanisme de positionnement du moulin à vent quatre

Mécanisme de positionnement du moulin à vent quatre

Le mécanisme de positionnement du moulin à vent quatre a les caractéristiques de la représentation plaçante et fiable intelligente, contrôle facile, bonne polyvalence, petit prix, et peut s'adapter à la production de changement de 4 plates-formes et de modèles multiples. Il est employé pour le positionnement flexible de la chaîne de production de soudure blanc corps.

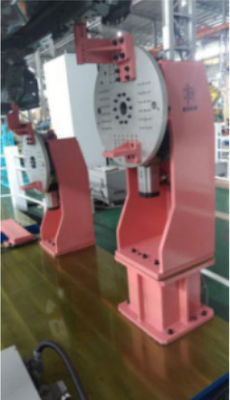

Le mécanisme de positionnement du moulin à vent quatre est un dispositif de mise en place flexible de moulin à vent utilisé dans la chaîne de production de soudure blanc corps. La structure mécanique principale inclut une plaque tournante et un cadre. Un côté est équipé d'une plaque tournante verticalement disposée et rotative de moulin à vent et de son dispositif d'entraînement. La plaque tournante de moulin à vent là sont des trous d'installation de positionnement multiple a également arrangé sur le corps de disque, et un mécanisme de positionnement détachable pour maintenir l'objet est installé. Conduit par l'identification et le système de contrôle, la plaque tournante conduit le mécanisme de positionnement pour exécuter la commutation rapide de station.

Comparé à la technologie existante, les avantages du dispositif de mise en place flexible de moulin à vent développé par notre société sont comme suit :

(1) représentation intelligente et simple, fiable, facile à commander, bonne polyvalence, positionnement flexible du corps de la chaîne de production de soudure qui convient à la multi-plate-forme et à la commutation de multi-modèle ;

(2) les trous de positionnement du corps de différents modèles peuvent être placés, qui résout le problème de l'incapacité de localiser en raison de la contradiction de la taille ou de la position des trous de positionnement quand la chaîne de production de soudure blanc corps commute les plates-formes modèles, et réduisent considérablement le coût de nouveaux modèles et de nouvelles plates-formes. coûts de développement ;

(3) aucun besoin de contrôle manuel, de réponse rapide, de contrôle précis, et de production intelligente ;

(4) il peut placer et maintenir le corps de différents modèles, la commutation est rapide et précise, l'opération est simple, et l'efficacité de production est haute ;

(5) en rencontrant un défaut, la plaque tournante de moulin à vent peut arrêter la transposition à temps, évitant l'enroulement multiple du câble autour du cou, empêcher des accidents et éviter des pertes.

Paramètres techniques principaux : tringlerie multiaxe ; commutation modèle de 4 plates-formes ; cycle de changement 6 secondes ; charge 200kg ; répétition plaçant le ± 0.1mm d'exactitude ; commande servo ; frein électromagnétique.
